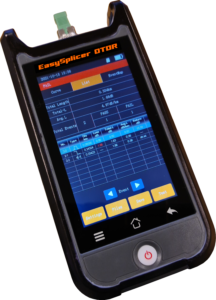

Easysplicer OTDR
6711200
Easysplicer OTDR 4,3" TFT-LCD värillisellä kosketusnäytöllä ja valmiiksi mukana olevalla 500m etu/takakuidulla varustettu valokuitututka aallonpituuksille 1310/1550 nm, dynamikka 24/22 dB on helppo ja nopeakäyttöinen mittalaite kuituverkkojen häviöiden mittaamiseen ja vikojen paikallistamiseen.
Automaattitoiminnon avulla mittaaminen on helppoa ja nopeaa.
Laskee kaapelipituuden ja häviön (dB) ja löytää kytketyt laitteet sekä mahdolliset viat jopa 100 km matkalta.
Mittaustulokset voidaan tallentaa laitteeseen taikka mukana tulevalle microSD-kortille (myös kuvaruutukaappaukset), mukana tulevalla USB/USB-C -kaapelilla pystyy siirtämään mittaustulokset myös tietokoneelle ilman erillisiä ohjelmistoja.
Valokuitututkan lisäksi laitteessa löytyy myös mm. seuraavat ominaisuudet:
- Optisen tehon lähetin (OLS) 1310 nm ja 1550 nm allonpituuksille, -5dBm
- Optisen tehon mittari (OPM) häviöiden mittaamiseen (dB) alueella 800nm-1700nm, -70dBm ... +10dBm.
Huom. tehomittauksen suorittamiseen tarvitset myös toisen laitteen, joko valonlähteen tai tehomittarin. - Näkyvän valon lähetin (VLF) 650nm, <10mW
- RJ45 kaapelin testausmahdollisuus jolla voit testata onko kyseessä suora vai ristiinkytketty sekä mitata kaapelin pituus näyttäen yksittäisten johtimien pituuden (max. 300 m)
Pakkauksessa mukana:
- Kovamuovinen suojalaukku
- USB laturi 5V 2A
- Etu/takakuitu 500m G652 singlemode SC-APC
- 4 kpl sovitinkaapeleita 30 cm (SC-APC/SC-APC, SC-APC/SC-UPC, SC-APC/LC-APC, SC-APC/LC-UPC)
- RJ45 kaapeliseuranta
OTDR (Optical Time-Domain Reflectometer):
- Main connection: SC APC + 500m Singlemode G652
- Wavelength: 1310nm and 1550nm
- Dynamic Range: 24/22dB
- Event Blind Zone: 2.5m (0m with launch cable)
- ATT Blind Zone: 8m (0m with launch cable)
- Test Range: 500m/1km/2km/4km/8km/16km/32km/64km/100km
- Pulse Width: 3ns/5ns/10ns/20ns/30ns/50ns/80ns/160ns/320ns/
500ns/800ns/1us/2us/3us/5us/8us/10us/20us - Ranging Accuracy: ± (1m+Sample interval+0.005% ×Test distance)
- Linearity: <=0.05dB/dB
- Sample Points: 6k~128k
- Sample Resolution: 0.05m~8m
- Loss Resolution: 0.001dB
- Loss Threshold: 0.20dB
- Range Resolution: 0.001m
- Refractive Index: 1.00000-2.00000
- Reflection Accuracy: ±3dB
- File Format: SOR Standard File Format
- Loss Analysis: 4-point method /5-point method
- Laser Safety Level: Class II
- Connector: SM/APC (Interchangeable SC, LC ST)
- Refresh Rate: 3Hz (Typ.)
- Launch cable: 500m G657 (to avoid event blind zone)
- Connector: SC-APC
- Adapter cables: SC-APC, SC-UPC, LC-APC, LC-UPC
Optical Lights Source:
- Wavelength: Transmitting 1310nm or 1550nm
- Power: -5dBm
OPM Optical Power Meter:
- Measuring: Measuring loss (dB) in the range between 800nm – 1700nm.
- Range (dB): -70dBm to +10dBm
- Resolution: 0.01dB
VFL Visual Fault Locator:
- Wavelength 650nm
- Output Power <10mW
RJ45 Cable tracker:
- Mode: Digital tracking, Line pair tracking
- Distance: Up to 300m
Yleiset:
- Display: 4.3” 800×400 TFT-LCD, Multi color touch display
- Power: AC/DC adapter; Input:100V~240V, 50/60Hz.
Output: 5v 2A - Rechargeable battery: Lithium battery:3.7V,4000mAh
- Operational: Continuous use for about 12 hours
- Data storage: internal, About 200 memory positions
More than 20k positions with 8 Gb SD-micro card - Data connector: USB type-C (for upgrade)
- Operational temp: Between -10 to +50 C
- Storage temp: Between -40 to +70 C
- Relative humidity: 0-95% (non condensing)
- Weight: 0.5kg
- Size: 173 x 109 x 45 mm
