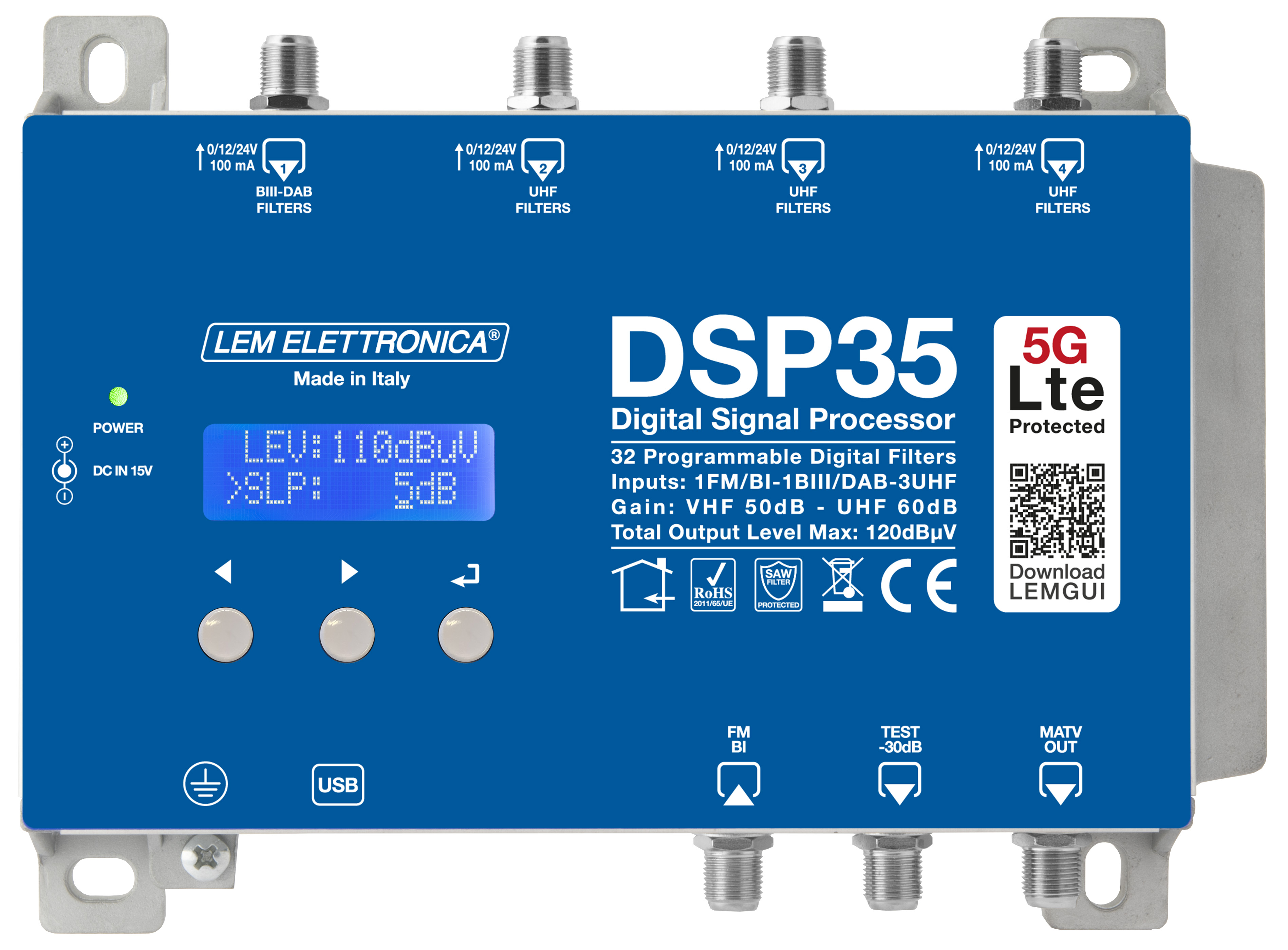

DSP35-5G
7540782
Laitteessa sisäänrakennettu 5G SAW -LTE suodin mobiilitaajuuksien pääsyn estämiseksi vahvistimeen sekä jakoverkkoon.
Korkean lähtötasonsa ansiosta DSP35-5G soveltuu mainiosti keskikoisiin ja suuriin antenniverkkoihin kuten rivi-ja kerrostaloihin.
Erillistä ohjelmointilaitteita ei tarvita, koska DSP35-5G voidaan ohjelmoida manuaalisesti laitteen etupaneelista, automaattihaulla tai LEMGUI Android/ Windows PC ohjelmiston avulla.
Ominaisuuksia mm: Helppolukuinen 24-numeron LCD-näyttö 5 tuloa, 1 lähtö ja -30 dB mittapiste lähdössä Automaattinen viritystoiminto Manuaalinen viritystoiminto laitteen etupaneelista Ohjelmointi/viritys LEMGUI Android/ Windows PC ohjelmiston avulla 5G SAW-suodattimet LTE-häiriöitä vastaan Reaaliaikainen, automaattinen vahvistuksen säätö jokaisessa suodattimessa 32 korkean selektiivisyyden digitaalista suodatinta Käyttöjännitteen DC-kaukosyöttö koaksiaalikaapelin kautta mahdollista (MATV OUT) Zamak-runko varmistaa laiteen korkean RF-säteilytiiviyden Erillinen 15 VDC verkkolaite
|
Tulot |
5 |
1xULA/BI, 1xVHFIII/DAB, 3 x UHF LTE700 |
|
Tulotaajuusalueet |
MHz |
ULA/BI: 40-108, BIII:
170-230, DAB: 170-240, UHF 470-694 |
|
Lähdöt |
1 |
1 x MATV |
|
LTE suojaus |
LTE700 |
|
|
Ohjelmoitavia
kanavasuotimia |
32 |
|
|
Kanavapakettimäärä
per suodin |
1…2 |
|
|
Tulotehot
antenneilta alueittain |
dBµV |
ULA/BI: 35-90, BIII/DAB:
40-110, UHF: 45-100 |
|
BI / ULA
tulovaimennin |
dB |
0 / -12 /
-24 |
|
BIII / DAB
tulovahvistin |
dB |
0 / +20
(ON/OFF) |
|
UHF
tulovahvistin |
dB |
0 / +10
(ON/OFF) |
|
BIII/DAB -
UHF tulon AVS alue |
dB |
40 |
|
Digitaalisten
suodattimien selektiivisyys |
dB |
|
|
Sudattimien
kaistanleveys |
MHz |
6/7/8/9/10 |
|
VHF
vahvistus |
dB |
50 |
|
UHF
vahvistus |
dB |
60 |
|
Lähtötasoalue |
dBµV |
90 - 113 |
|
BIII / DAB
kaltevuuden säätöalue |
dB |
0 … -10 |
|
UHF
kaltevuuden säätöalue |
dB |
0 ...-5 |
|
Maksimi
lähtötaso |
dBµV |
120 (IM3 DIN
45004B -60dBc) |
|
Maksimi
lähtötaso 6 kanavapakettia |
dBµV |
113 |
|
Heijastusvaimennus
tulo/lähtö |
dB |
> 12 |
|
Mittapiste |
1 |
TP -30 dB |
|
USB liitin |
1 |
USB 1.0 /
2.0 tyyppi B |
|
DC-jännitesyöttö
esivahvistimelle |
12 / 24 VDC
100 mA |
|
|
Käyttöjännite
ja tehonkulutus |
15 VDC 0,53A - 8W |
|
|
Käyttölämpötila-alue |
|
-5 ... +50 |
|
Mitat |
mm |
193 x 148 x
36 |
